Tecnologia de materials i superfícies
Substrat
El cos principal està fet d'acer inoxidable 304/316 i l'acer inoxidable 420 es selecciona per a condicions d'alta-pressió; Impermeable al vapor, oli hidràulic, àcid feble i corrosió alcalina, amb una resistència molt superior a l'aliatge d'alumini, adequat per a canonades pneumàtiques i hidràuliques d'alta pressió-.
Tractament superficial
Tractament mat raspallat a la superfície, acabat mirall polit amb precisió a l'extrem de fil i endoll; Sense rebaves, excel·lent segellat i resistència al desgast.
Procés de conformació
Tornatge CNC + processament compost de fresat quadrat, completant la base quadrada, el forat interior, la rosca externa i l'extrem escalonat d'inserció ràpida d'una sola vegada.
Zonificació funcional estructural

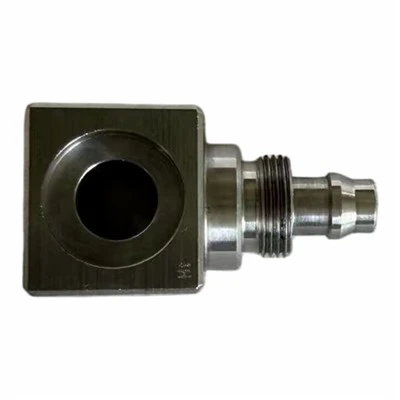

1. Substrat quadrat (cos giratori de 90 graus)
Estructura de cub, amb un forat interior roscat de gran diàmetre-per un costat, que s'utilitza per acoblar cossos de vàlvules, blocs de circuits d'oli i bases d'equips;
Canal de flux vertical de 90 graus, aconseguint un gir en angle recte de la canonada i reduint les pèrdues de flexió de la canonada;
La forma quadrada és convenient per al bloqueig i el muntatge de clau anglesa, fent que el desmuntatge i el muntatge siguin senzills.
2. Secció de rosca de segellat de secció mitjana
Rosca externa estàndard, es pot embolicar amb cinta de matèria primera o muntar-se amb una junta tòrica per aconseguir un segellat d'alta pressió-;
Els passos de posicionament s'estableixen abans i després de la rosca per limitar la profunditat d'inserció i evitar que la canonada caigui.
3. Extrem del connector d'endoll ràpid
Estructura d'inserció ràpida de con invertit d'estil d'escala, compatible amb mànega d'aire PU i mànega hidràulica, bloqueja automàticament el tub després de la inserció;
L'extrem xamfranat facilita la inserció ràpida de mànegues, amb parets interiors llises i baixa resistència al flux de fluids.
Posicionament d'ús del producte
1. Adaptador de canonades del sistema pneumàtic (escenari principal)
Els equips d'automatització, els compressors d'aire, els braços robòtics, els accessoris de prova, les juntes de gir de canonades de gas d'angle recte d'aviació, la versió d'acer inoxidable 316 es poden utilitzar per a canonades netes d'aliments i farmacèutics.
2. Adaptador de circuit d'oli micro hidràulic
Petita estació de bomba hidràulica, circuit d'oli de fre de moto, adaptador de sensor de pressió d'oli d'instrument, amb una capacitat de suport de pressió superior a 10 MPa.
3. Interfície del bloc de vàlvules de distribució de fluids per a equips de prova
Els equips de detecció de gasos i vapor d'aigua de laboratori de desviació i juntes de tornejat són resistents a la corrosió- i lliures de contaminació mitjana.
